Анализ отбора предохранителей для защиты фотоэлектрического массива в системе производства солнечной фотоэлектрической энергетики

Фотоэлектрическая система выработки электроэнергии (сокращена как PV) состоит из компонентов и подсистем, которые могут непосредственно преобразовать энергию падающего света в электрическую энергию, из которой фотоэлектрический массив является основной единицей. Фотоэлектрический массив непосредственно преобразует падающее солнечное излучение в мощность постоянного тока, подключая солнечные панели к ящику для соединения фотоэлектрического массива, а затем сходится к инвертору или непосредственно применяет его через подключающую коробку. Как часть системы, которая составляет до 70% стоимости, защита фотоэлектрического массива и оптимизация эффективности выработки электроэнергии стали ключевыми областями технологического развития.

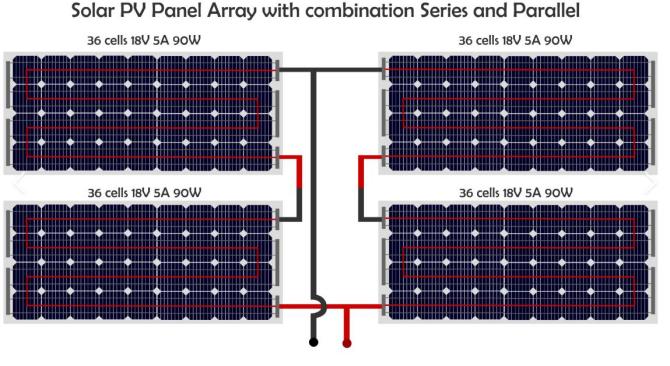

Чтобы повысить эффективность фотоэлектрической системы, несколько фотоэлектрических панелей соединены последовательно, образуя фотоэлектрическую строку, а несколько групп фотоэлектрических строк соединены параллельно, образуя фотоэлектрический массив. Ток фотоэлектрического массива сходится через ящик соединения и входит в нисходящую прикладную ссылку. Чтобы не допустить, чтобы фотоэлектрическая панель не стала энергией нагрузкой и влияла на общую эффективность выработки электроэнергии, когда возникает неисправность, и предотвратить опасность перерыва, вызванные неправильными или локальными аномалиями, каждая фотоэлектрическая строка должна быть установлена с помощью предохранителей на обоих концах. Когда в фотоэлектрической струне возникает неисправность короткого замыкания, предохранитель серии быстро взорвет и изолирует неисправную часть, чтобы обеспечить нормальную работу массива в целом.

Кроме того, предохранители массива также могут обеспечить защиту от токов, поданных от компонентов нижнего течения, особенно когда ток короткого замыкания выше, чем ток одной PV строки. Номинальная пропускная способность предохранителя должна быть в состоянии покрыть такие экстремальные условия для защиты безопасной работы системы.

Международные стандарты и внутренние спецификации

С точки зрения защиты стороны PV DC, соответствующие международные и внутренние стандарты обеспечивают важное руководство. Например, статья 690.99 Национального стандарта СШАРайс/NFPA 70«Национальный электрический кодекс» (NEC) четко гласит, что проводники и оборудование в подсистемных цепях PV, выходных цепях PV, выходных цепях инверторов и цепях батареи для хранения энергии должны соответствовать требованиям предложений по защите проводника и оборудования. Кроме того, Китай принимает эквивалентный стандарт МЭКGB/T 16895.32-2021, который предусматривает, что в стандартных условиях испытаний, когда непрерывная пропускная способность кабеля равна или превышает 1,25 раза превышать ток короткого замыкания, можно игнорировать защиту от перегрузки, но также рекомендуется выбрать предохранители в сочетании с конкретными инструкциями производителя.

МЭК разработалIEC 60269-6 СтандартВ частности, для предохранителей фотоэлектрической системы, которые явно предусматривают требования к производительности фотоэлектрических предохранителей, такие как способность выдерживать непрерывные токи короткого замыкания и быстро дуть. В то же время техническая спецификация ULСубъект 2529Предоставляет важное руководство для предохранителей с низким напряжением в фотоэлектрических системах. Эти два немного отличаются при расчете выдувного тока и использования коэффициентов коррекции температуры.

Соображения отбора предохранителей

При выборе предохранителей в фотоэлектрических системах следует сосредоточиться на следующих показателях:

Оцененное напряжение: номинальное напряжение предохранителя должно соответствовать максимальному напряжению с открытым кругом (VOC), которое может достичь система. Особенно в холодных областях следует учитывать значение коррекции напряжения открытого круга на фотоэлектрической панели при самой низкой температуре окружающей среды.

Оцененный ток: для предохранителей, соединенных последовательно с фотоэлектрическими панелями, обычно требуется номинальный ток ISC (ISC-это ток короткого замыкания). Стандарт МЭК пересматривается до ox1,42 ISC, а стандарт UL в США - in ≥1,35 ISC. Он должен быть выбран в сочетании с фактической средой приложения.

Пропускная способность: пропускная способность предохранителя должна быть достаточной, чтобы справиться с пиком тока короткого замыкания и защиты оборудования от повреждений.

Адаптируемость окружающей среды: в случае высокой температуры или плотной установки номинальное значение должно быть надлежащим образом уменьшено в соответствии с рекомендациями производителя предохранителей для обеспечения долгосрочной стабильной работы.

Заключение

Установка предохранителей постоянного тока в фотоэлектрических массивах является не только необходимым средством для защиты оборудования и повышения эффективности выработки электроэнергии, но и важной мерой для обеспечения безопасной работы всей системы. Разумный выбор предохранителей требует всестороннего рассмотрения таких факторов, как рабочая среда фотоэлектрических панелей, тока короткого замыкания, напряжения открытого замыкания и т. Д. Для обеспечения долгосрочной надежности и экономики системы.

Например, Zhejiang Galaxy Fuse Co., Ltd1000VDC 30A 10x38mm Solar Py Linkи1500VDC 30A 10x85mm Solar PV Fuse Linkи1500VDC 630A 3L Type Type Solar PV Fuse LinkФотоэлектрические предохранители широко использовались в ключевых положениях защиты фотоэлектрических соединений. Благодаря превосходной производительности и высокой стандартной сертификации, эти предохранители обеспечивают стабильные и надежные решения для проектов фотоэлектрической выработки электроэнергии, помогая системе эффективно работать.
