Быстродействующий предохранитель против обычного предохранителя: в чем реальная разница?

При проектировании силовой электронной системы выбор предохранителя напрямую определяет запас безопасности оборудования и эффективность защиты от неисправностей. Столкнувшись с выбором быстродействующих предохранителей по сравнению с обычными предохранителями, многие инженеры делают грубый выбор, основываясь исключительно на номинальном токе и напряжении, упуская из виду фундаментальные различия в материаловедении, механизмах реагирования и сценариях применения. Этот надзор может создать серьезные риски для новых систем энергетики и хранения энергии.

В этой статье представлен систематический анализ основных различий между быстродействующими предохранителями и обычными предохранителями — от конструкции конструкции и механизмов плавких предохранителей до границ применения — чтобы помочь инженерам принять точные решения по выбору.

Конструкция и материалы: от «металлической проволоки» к «прецизионному плавкому элементу»

Плавкий элемент обычного предохранителя обычно изготавливается из металлической проволоки геометрической формы, имеет простую конструкцию и низкую стоимость производства. Его логика плавления основана на джоулевом тепле, генерируемом самим током перегрузки; когда накопление тепла достигает точки плавления, элемент плавится и размыкает цепь. Такая конструкция делает его подходящим для сценариев, где быстрое реагирование не является критическим, например, для защиты от перегрузки кабелей и проводов.

Однако быстродействующий предохранитель специально оптимизирован как по материалу, так и по конструкции. Его плавкий элемент изготовлен из чистого серебра, посеребренной меди или чистой меди и имеет форму тонкой прямоугольной полосы с суженными шейками с круглыми отверстиями и заранее расположенными пятнами припоя с низкой температурой плавления в определенных местах. Изобретательность этой конструкции заключается в том, что при возникновении перегрузки или малократного тока короткого замыкания пятно припоя плавится первым и за счет металлургического воздействия ускоряет быстрый отрыв элемента по суженной шейке, добиваясь разрыва цепи за микросекунды-миллисекунды.

По сути, обычные предохранители полагаются на «естественное накопление тепла», в то время как быстродействующие предохранители обеспечивают «активное ускоренное разрушение» за счет проектирования конструкций и материалов — это самое фундаментальное различие между ними.

Скорость отклика: разница в миллисекундах и микросекундах

Скорость срабатывания является наиболее интуитивным отличием двух типов предохранителей.

Для обычных предохранителей время плавления обратно пропорционально кратному току перегрузки: чем выше ток, превышающий номинальное значение, тем меньше время плавления; и наоборот, при меньших кратностях перегрузки время плавления может увеличиться до нескольких секунд или даже дольше. Эта характеристика «временной задержки» приемлема для защиты кабелей, поскольку кабели обладают определенной теплоемкостью и способностью к кратковременной перегрузке.

Совершенно иначе ведут себя быстродействующие предохранители. Благодаря «ускоряющему» механизму легкоплавких пятен припоя и эффекту концентрации плотности тока зауженной структуры горловины быстродействующие предохранители могут размыкать цепь в течение миллисекунд или даже микросекунд. Эта экстремальная скорость достигается не сама по себе, а для устранения тока повреждения в течение времени, которое могут выдержать полупроводниковые устройства (такие как IGBT, SiC MOSFET и выпрямительные диоды) — термостойкость полупроводников обычно составляет всего лишь порядка миллисекунд, и обычные предохранители не могут удовлетворить этому требованию защиты.

Сценарии применения: цели защиты определяют логику выбора

Границы применения быстродействующих и обычных предохранителей естественным образом определяются их характеристиками срабатывания.

Обычные предохранители в основном используются для защиты кабелей и проводов от перегрузки и короткого замыкания. Кабели обладают определенной тепловой инерцией; кратковременные перегрузки не вызывают немедленного повреждения изоляции, поэтому допустима определенная задержка срабатывания предохранителя. Это объясняет, почему обычные предохранители по-прежнему широко используются в распределительных и промышленных линиях электропередачи.

С другой стороны, быстродействующие предохранители предназначены для защиты полупроводниковых силовых устройств и выпрямительных сборок. В фотоэлектрических инверторах, зарядных станциях постоянного тока и преобразователях накопления энергии (PCS) модули IGBT и SiC чрезвычайно уязвимы к перегрузке по току: при возникновении короткого замыкания ток необходимо отключить в течение сотен микросекунд, иначе устройство будет необратимо повреждено. Быстродействующие предохранители как раз и являются решением этой проблемы.

Применение быстродействующих предохранителей имеет решающее значение, особенно в системах накопления энергии (ESS). Токи короткого замыкания в аккумуляторных группах характеризуются высоким напряжением постоянного тока, большой силой тока и отсутствием естественного перехода через нуль, что предъявляет строгие требования к отключающей способности и характеристикам гашения дуги. Быстродействующие предохранители постоянного тока для хранения энергии должны не только обеспечивать быстрое срабатывание, но и надежно гасить дуги без повторного зажигания в условиях высокого напряжения постоянного тока, обеспечивая при этом достаточную отключающую способность для выдерживания чрезвычайно высоких токов короткого замыкания, которые могут создавать аккумуляторные группы.

Классификация МЭК: Технический разрыв между aR и гарантированная победа

С точки зрения стандартов предохранителей Международной электротехнической комиссии (МЭК), разница между быстродействующими и обычными предохранителями дополнительно определяется количественно и стандартизируется.

Обычные предохранители обычно попадают вгарантированная победа(полная защита кабеля), обеспечивающая полную защиту от перегрузки и короткого замыкания, но с относительно более длительным временем работы, подходящую для общего распределения и защиты кабелей.

Быстродействующие предохранители относятся каР(частичная защита полупроводников). Предохранители aR специально разработаны для защиты полупроводниковых устройств и имеют чрезвычайно низкие значения I²t (пропускаемая энергия) и сильную токоограничивающую способность. Они могут отключить ток повреждения на самой ранней стадии повреждения, ограничивая энергию повреждения в пределах выдерживаемой способности полупроводниковых устройств. Предохранители aR не обеспечивают защиту от малократной перегрузки — эта функция возложена на системы управления или контакторы, образуя четкую функциональную иерархию.

Галактический предохранитель: решения для быстродействующих предохранителей для новой энергии и ее хранения

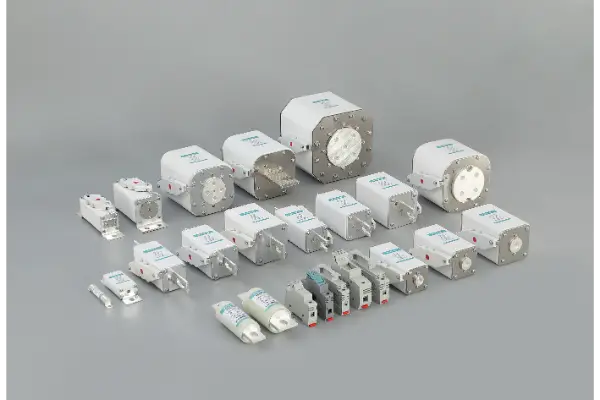

Галактический предохранительимеет более чем 40-летний опыт исследований, разработок и производства предохранителей, накопив глубокие технические знания в сегменте быстродействующих предохранителей. Для новых энергетических применений, таких как фотоэлектрические инверторы, зарядные станции постоянного тока и преобразователи хранения энергии, Galaxy Fuse предлагает широкий ассортимент высокоэффективных быстродействующих предохранителей.

Система накопления энергии. Специальные быстродействующие предохранители.являются ключевым направлением деятельности Galaxy Fuse. Системы хранения энергии требуют от предохранителей гораздо большего, чем общие промышленные применения: напряжение постоянного тока до 1500 В, токи короткого замыкания, достигающие сотен килоампер, а также необходимость абсолютной надежности гашения дуги и прерывания в закрытых аккумуляторных средах. В продуктах серии накопителей энергии Galaxy Fuse используются плавкие элементы из чистого серебра и среда для гашения дуги из кварцевого песка высокой чистоты в сочетании с оптимизированной конструкцией шейки, что обеспечивает реакцию на уровне микросекунд и надежное прерывание в экстремальных условиях неисправности.

Основные технические преимущества:

●Чистое серебро/посеребренные медные элементы:Низкая температура плавления и высокая проводимость обеспечивают быстрое реагирование.

●Оптимизированная структура шеи:Точный контроль точек плавления для постоянного прерывания дуги

● Дуговая закалка кварцевым песком высокой чистоты:Быстро поглощает энергию дуги и подавляет повторное зажигание.

●Полная сертификация:Продукты соответствуют IEC60269, GB13539 и другим международным стандартам, а несколько серий имеют сертификаты UL, TUV и CE.

●Полная поддержка технических данных:Предоставляет измеренные кривые I²t и кривые тока отключения, что облегчает инженерам точные расчеты координации защиты системы.

Заключение

Разница между быстродействующими и обычными взрывателями выходит далеко за рамки поверхностного «быстрого и медленного». От выбора материала и структурной оптимизации до механизмов реагирования и классификации IEC — эти два подхода представляют собой совершенно разные философии защиты.

Обычные предохранители защищают «тепловую емкость» кабелей; быстродействующие предохранители защищают «хрупкое окно» полупроводников. В современном быстрорастущем секторе энергетики и хранения энергии понимание и правильное использование уникальной ценности быстродействующих предохранителей является важным навыком для каждого инженера по силовой электронике.

Галактический предохранитель – более 46 лет приверженности производству высококачественных предохранителей, направленных на предоставление безопасных и надежных решений по защите цепей для глобальных новых систем энергоснабжения и хранения энергии.

Для получения технической поддержки по выбору быстродействующего предохранителя для хранения энергии или нового энергетического оборудования, пожалуйста,свяжитесь с Галактический предохранительтехническая команда.
