Как контакторы постоянного тока и предохранители работают вместе?

I. Функциональное определение: двухуровневая архитектура защиты с четко определенными ролями.

Контактор постоянного тока: управляемый исполнительный переключатель

Контактор постоянного тока — электромеханическое коммутационное устройство, соединяющее и отключающее мощные цепи постоянного тока по командам системы управления. Его основные функции на зарядной станции включают в себя:

• Контроль запуска/остановки зарядки: Закрывается для установления пути зарядки по команде от BMS или контроллера зарядки и открывается для отключения после завершения.

•Аварийная изоляция: Выполняет контролируемое отключение питания после получения команд, когда система обнаруживает аномальные условия, такие как перегрев, перенапряжение или повреждение изоляции.

•Предварительное управление: Работает с резистором предварительной зарядки для ограничения пускового тока до подачи питания на главную цепь, защищая конденсаторы шины.

Предохранитель постоянного тока: пассивное устройство максимальной защиты

Предохранитель — это одноразовый защитный элемент, который надежно прерывает токи повреждения, прежде чем они вызовут необратимые повреждения. Принципиальными отличиями быстродействующих предохранителей полупроводникового класса, используемых на зарядных станциях постоянного тока, от обычных промышленных предохранителей являются:

•Ответ на микросекундном уровне: Гораздо быстрее, чем десятки миллисекунд, необходимые для механического срабатывания контактора.

•Токоограничивающая характеристика: Ограничивает энергию тока повреждения в пределах выдерживаемости последующих силовых устройств (IGBT/SiC).

•Возможность гашения дуги постоянным током: Надежное отключение систем постоянного тока 500–1500 В без риска повторного возгорания.

•Краткое описание позиционирования: Контактор представляет собой управляемую «калитку безопасности»; предохранитель является незаменимой «последней линией обороны».

II. Инженерная логика согласованного согласования

Конструкция защиты зарядной станции – это далеко не просто установка двух устройств в одном корпусе. Их координационные отношения составляют основную техническую логику многоуровневой архитектуры защиты.

Типичная топология силовой цепи

Сетевой вход → Модуль переменного/постоянного тока → Шина постоянного тока → Предохранитель → Главный контактор → Контактор предварительной зарядки + резистор → Интерфейс автомобиля

Иерархия защиты и время реагирования

Типичные виды отказов из-за несогласованной координации

Основной критерий проектирования: Значение пропускания предохранителя I²t должно быть строго меньше значения стойкости к короткому замыканию I²t защищаемого контактора.

III. Пять ключевых технических параметров для сопоставления и выбора

1. Номинальное напряжение: для постоянного тока с достаточным запасом

Поскольку постоянный ток не имеет естественной точки перехода через ноль, гашение дуги гораздо сложнее, чем в системах переменного тока. Поэтому логика выбора устройств постоянного тока принципиально отличается от устройств переменного тока.

Принцип выбора: Номинальное напряжение предохранителя и контактора должно быть ≥ максимального напряжения шины постоянного тока системы.

• Платформа для зарядки 800 В → рекомендуется напряжение 1000 В постоянного тока или выше.

• Система накопления энергии 1500 В → Необходимо выбрать номинал 1500 В постоянного тока или выше.

Инженерное предупреждение: Строго запрещайте замену устройств, рассчитанных на переменный ток, устройствами, предназначенными для постоянного тока. Неспособность эффективно погасить дугу во время прерывания неисправности может привести к катастрофическим последствиям.

2. Номинальный ток: запас для контакторов, расчет I²t для предохранителей

Контактор постоянного тока:

• Номинальный постоянный ток должен превышать максимальный выходной ток зарядной станции.

• Коэффициент инженерного опыта: рекомендуемый выбор примерно 1,2×.

Предохранитель постоянного тока:

•Выбор не должен основываться исключительно на номинальном токе; I²t и отключающая способность должны быть всесторонне оценены.

• I²t плавления предохранителя должен быть ниже выдерживаемого I²t защищаемого полупроводникового модуля (IGBT/SiC).

• Коэффициент инженерного опыта: рекомендуемый выбор примерно в 1,5 раза.

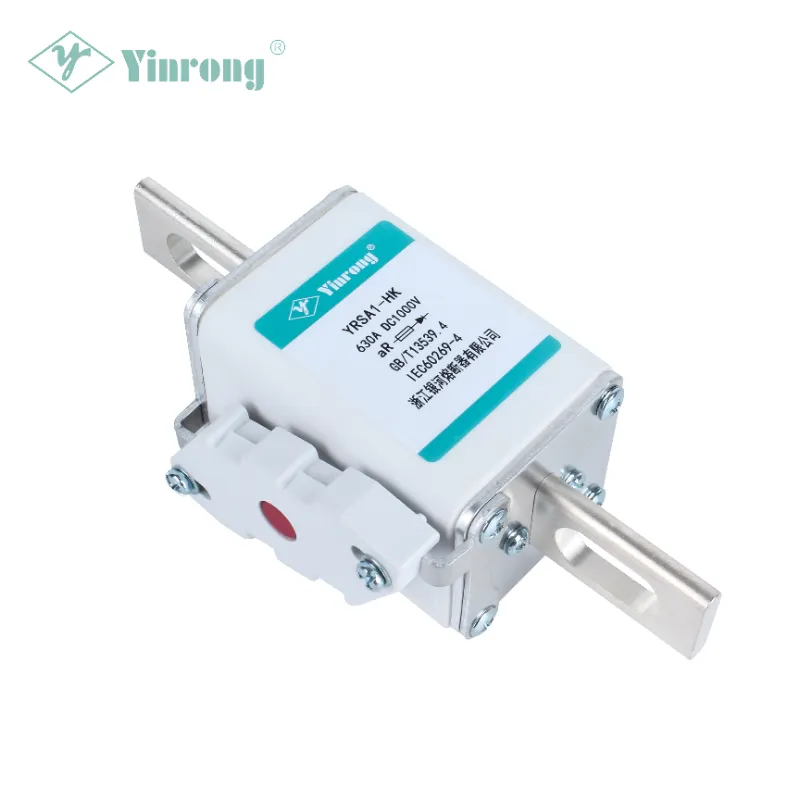

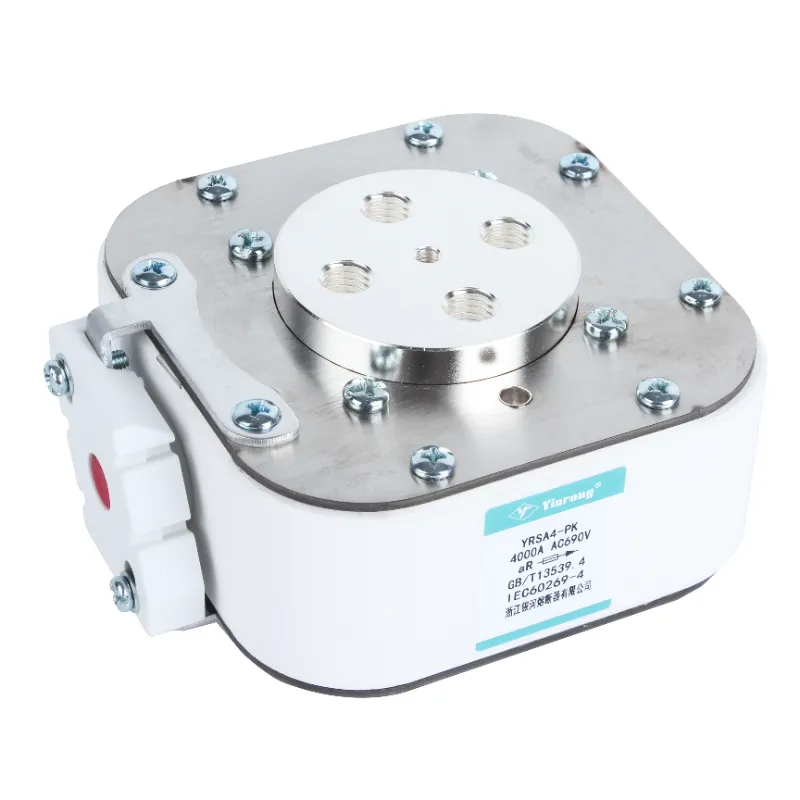

Серия YRSA Предохранитель Galaxy Fuse компании Zhejiang рассчитан на номинальное напряжение от 690 В до 1500 В и номинальный ток от 10 А до 3 000 А. Он включает в себя посеребренные плавкие элементы переменного сечения из чистой меди или чистого серебра, заключенные в высокопрочные глиноземные керамические трубки с кварцевым песком высокой чистоты в качестве среды для гашения дуги.

3. Координация I²t: основной параметр соответствующего дизайна

I²t (ампер-квадрат-секунда) является наиболее важным количественным показателем при выборе предохранителя и контактора.

Отношения ограничений выбора:

Серия быстродействующих предохранителей Galaxy Fuse отличается низкими значениями I²t, сильной токоограничивающей способностью и высокой отключающей способностью, что делает их пригодными для защиты от короткого замыкания полупроводниковых приборов и всего оборудования.

4. Время-токовая выборочная координация.

В многоуровневой архитектуре защиты первым должно сработать защитное устройство, ближайшее к точке повреждения.

5. Температура окружающей среды и снижение номинальных характеристик.

Зарядные станции используются в самых разных условиях, при этом технические требования варьируются от низких температур -40°C до высоких температур +85°C. Как предохранители, так и контакторы должны иметь пониженную мощность в соответствии с фактической температурой окружающей среды.

IV. Galaxy Fuse: профессиональный выбор для защиты зарядной станции постоянного тока

Основанная в 1980 году,Компания Компания Zhejiang Galaxy Fuse Co., Ltd. является профессиональным предприятием по производству предохранителей, которое занимается исследованиями и разработками, тестированием, производством, продажами и импортом/экспортом. Являясь ключевым предприятием бывшего Министерства машиностроения и ведущим производителем предохранителей в Китае, основная продукция компании включает фотоэлектрические предохранители постоянного тока, предохранители для транспортных средств на новых источниках энергии и предохранители для зарядных станций. Продукция соответствует стандартам IEC 60269, GB/T 13539.4 и другим международным и отечественным стандартам и экспортируется в более чем 80 стран и регионов, включая Европу, Америку, Юго-Восточную Азию и Ближний Восток.

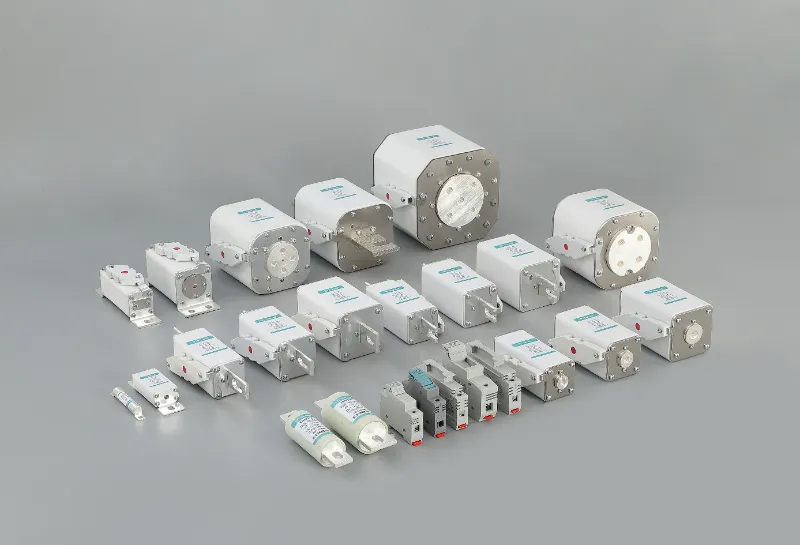

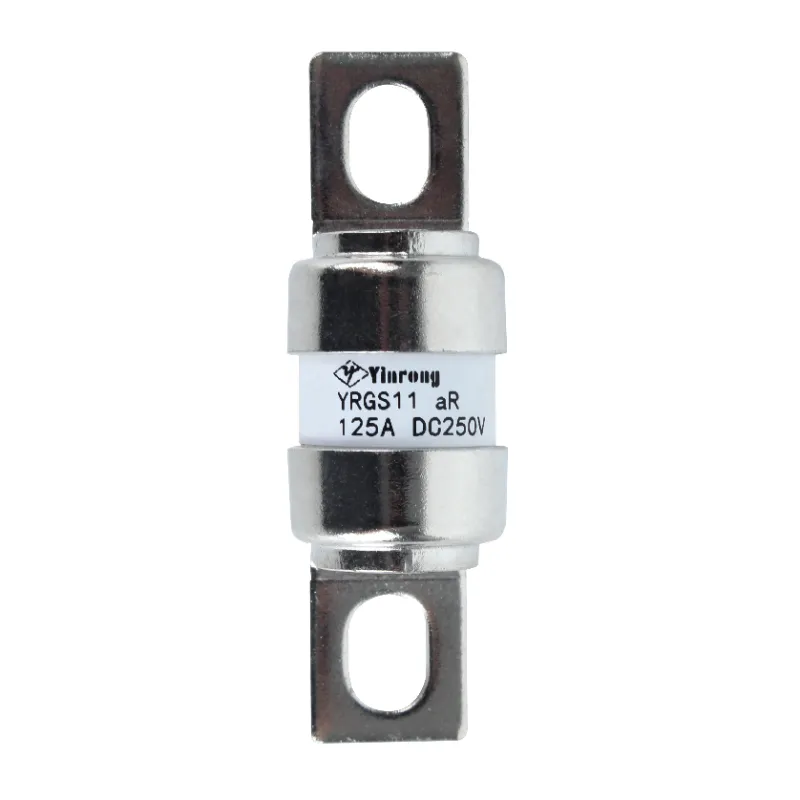

Рекомендуемая серия продуктов защиты постоянным током для зарядных станций

Основные технические преимущества Galaxy Fuse

•Полные международные сертификаты: Несколько серий прошли сертификацию TÜV, UL, CE и CQC. Системы менеджмента охватывают стандарты IATF 16949, ISO 9001, ISO 14001 и ISO 45001.

•Зрелые решения для координации: Обширный опыт инженерной координации с основными контакторами постоянного тока и проверенными решениями по выбору.

• Полная поддержка технических данных: Предоставляет измеренные кривые I²t и кривые тока отключения для облегчения точных расчетов координации с контакторами.

•Глубокое техническое накопление: Имеет более 48 патентов на полезные модели и изобретения для производства плавких предохранителей и в 2017 году была признана национальным высокотехнологичным предприятием.

• Участие в отраслевых стандартах: Продукты соответствуют GB/T 13539.4, IEC 60269 и множеству других международных и отечественных стандартов.

V. Заключение

Соответствие контакторов и предохранителей на зарядных станциях постоянного тока технически можно резюмировать следующим образом: функциональное разделение, координация времени и блокировка параметров.

• Предохранитель обеспечивает прерывание тока короткого замыкания на микросекундном уровне, чтобы обеспечить безопасность IGBT/SiC и других силовых полупроводников.

• Контактор отвечает за управление управляемым переключением, выполнение обычных команд пуска/останова и аварийного отключения.

•Они служат в качестве взаимного резервного копирования, образуя двойной барьер безопасности.

При правильном подборе каждый выполняет свои обязанности с помощью многоуровневой защиты; в случае несоответствия последствия варьируются от отказа защиты до перегорания оборудования.

Имея более чем 40-летний опыт исследований, разработок и производства высококачественных предохранителей, компания Galaxy Fuse стремится предоставлять безопасные и надежные решения для защиты цепей зарядных станций постоянного тока.

Для получения технической поддержки по выбору предохранителей для систем защиты зарядных станций постоянного тока или координации с контакторами обращайтесьсвяжитесь с технической командой Galaxy Fuse.
