​После пожара BESS вы наконец понимаете, что aR и gG — это не одно и то же

Для владельцев бизнеса, инженеров и специалистов по закупкам, работающих на зарядных станциях, системах хранения энергии, инверторах и литиевых аккумуляторных батареях, существует до боли знакомый сценарий: чтобы сократить затраты на компоненты, команда по закупкам выбирает более дешевый вариант — отказ от специальных быстродействующих предохранителей aR в пользу недорогих, готовых предохранителей с задержкой срабатывания gG.

Разница в цене составляет всего несколько десятков юаней за единицу. На бумаге затраты снижаются. Но когда короткое замыкание происходит в полевых условиях после доставки партии, математика меняется: ремонт, замена силового модуля, компенсация клиентам и потери из-за простоя составляют десятки тысяч юаней. В худшем случае весь контейнер для хранения энергии загорится. Это не преувеличение.

Недосмотр за одним предохранителем может поставить под угрозу весь проект по хранению энергии

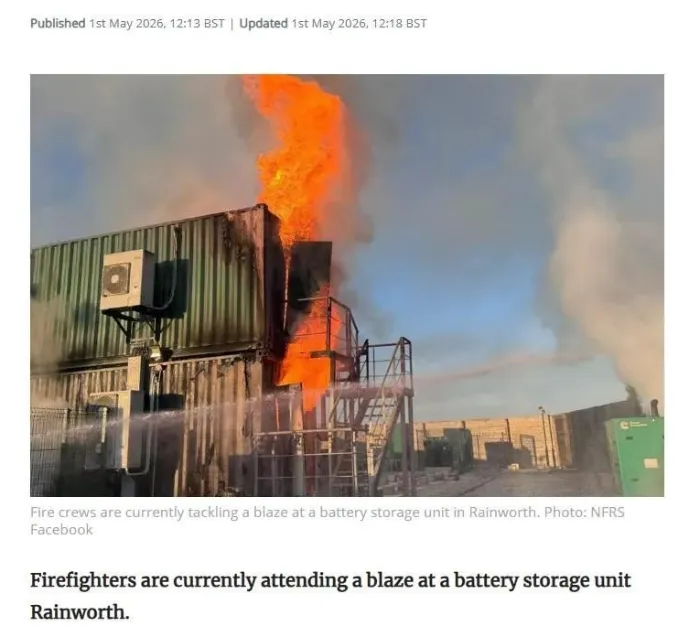

В мае 2026 года на угольной шахте Раффс-Лейн недалеко от Рейнворта в Ноттингемшире, Великобритания, вспыхнул пожар в аккумуляторной системе хранения энергии. Густой черный дым валил из двух сложенных друг на друга контейнеров для хранения, оба охваченных пламенем. Установка мощностью 7,5 МВт/7,5 МВтч была оснащена батареями LG и введена в эксплуатацию в 2017 году — это была седьмая электросетевая система BESS, введенная в эксплуатацию в Великобритании.

Хотя официальная причина все еще расследуется, инсайдеры отрасли слишком хорошо знают эту закономерность: пожары BESS почти всегда связаны с сбоями в электрозащите. Токи короткого замыкания в аккумуляторных группах характеризуются высоким напряжением постоянного тока, огромной величиной тока и отсутствием естественной точки перехода через ноль. Когда защитные устройства не соответствуют техническим требованиям или имеют некачественное качество, токи повреждения не могут быть своевременно устранены. Нагревается, и в результате возникает цепная реакция — контейнер за контейнером загорается.

Предохранитель стоимостью несколько десятков юаней может привести к полной потере BESS, месяцам простоя, огромным искам о компенсации и долгосрочному ущербу для бренда. Стоит ли идти на такой компромисс?

Многие не различают плавкие предохранители gG инерционного действия и быстродействующие aR.

Распространённое заблуждение простое: «Они оба предохранители — если текущий номинал соответствует, то всё сработает».

Предохранитель gG изначально был разработан для низковольтных распределительных панелей и защиты кабелей от перегрузки в жилых и легких коммерческих системах переменного тока — в сценариях с низким током и низкой энергией замыкания. Установить его в зарядную станцию ​​постоянного тока или систему хранения энергии — все равно, что попросить врача общей практики провести экстренную операцию на сердце. Несоответствие обнажает два критических недостатка:

Медленный отклик не позволяет перехватить высокие токи короткого замыкания

Силовые устройства IGBT и SiC внутри зарядных станций и систем хранения энергии чрезвычайно хрупкие. В момент короткого замыкания сильные импульсные токи могут разрушить модуль за микросекунды. Предохранитель gG имеет длительное время горения дуги, пропуская огромное количество энергии короткого замыкания (I²t). К тому времени, когда предохранитель наконец устранит неисправность (если это вообще произойдет), дорогой силовой модуль уже разрушен, контакты контактора заварены, а искрение часто воспламеняет окружающие материалы.

Недостаточная способность к гашению дуги постоянным током

Постоянный ток не имеет естественной точки перехода через нуль, что существенно затрудняет гашение дуги. Стандартные плавкие элементы gG содержат только рыхлый кварцевый песок, без использования профессионального дугогасительного состава или процессов отверждения. В условиях короткого замыкания постоянного тока высокого напряжения дуга не может быстро погаснуть, что приводит к разрыву корпуса, утечке песка и возгоранию внутренних кабелей — все это классические предшественники пожаров в контейнерах BESS.

Что на самом деле отличает быстродействующие предохранители Galaxy Fuse aR Semiconductor от gG?

Быстродействующие предохранители Galaxy Fuse, специально созданные для зарядных станций постоянного тока, накопителей энергии и инверторов, превосходят обычные продукты gG по материалам, производственным процессам и производительности:

Точно контролируемый I²t отдает приоритет защите основных компонентов

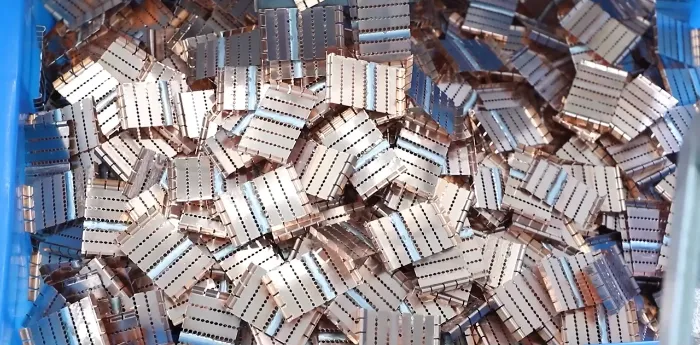

В Galaxy Fuse используются плавкие элементы из чистого серебра или посеребренной меди — проводимость серебра в 1,6 раза выше, чем у меди, что обеспечивает значительно более быстрый отклик. Благодаря точному ограничению проходного значения I²t энергия повреждения поглощается, а цепь размыкается в течение миллисекунд, сводя к минимуму термическую нагрузку на IGBT и SiC-устройства и сохраняя дорогие силовые полупроводники.

Посеребренная конструкция также обеспечивает превосходную устойчивость металла к усталости и коррозии. Благодаря ежедневному включению и выключению оборудования посредством повторяющихся операций зарядки/разрядки предохранитель остается надежным в течение длительного времени без неприятных срабатываний.

Премиальные материалы, разработанные для требовательных высокотемпературных сред

В корпусе предохранителя используется керамика из оксида алюминия высокой чистоты на 95 %, в отличие от недорогой керамики с содержанием 75 %, обычно встречающейся в промышленности. Это обеспечивает устойчивость к высоким температурам, устойчивость к тепловому удару и стабильную изоляцию даже в герметичных корпусах или при длительном воздействии солнечных лучей на открытом воздухе. В сериях высокой мощности используются клеммы из чистой меди (в два раза дороже латунных), что обеспечивает более низкий рост температуры при работе с полной нагрузкой и исключает перегрев контактов, образование дуги и точечную коррозию.

Процесс дуговой закалки автомобильного класса

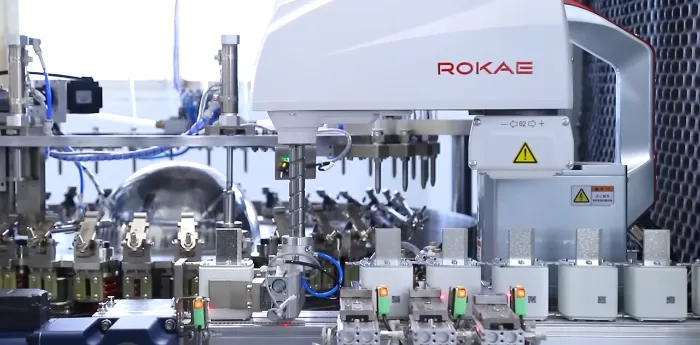

Большинство предохранителей общего назначения gG просто заполняются рыхлым кварцевым песком, полностью пропуская этап отверждения. В Galaxy Fuse используется кварцевый песок высокой чистоты в сочетании со специальным составом для гашения дуги, после чего следует 8-часовой циклический процесс отверждения при высоких и низких температурах. В результате получается интегрированный наполнитель однородной плотности, который быстро подавляет дуги во время короткого замыкания, гарантируя отсутствие разрыва корпуса, отсутствие утечки песка и принципиально исключая риск возгорания в условиях высокой отключающей способности.

Полное напряжение и отключающая способность для высоковольтных трендов

GСерия быстродействующих предохранителей alaxy Fuseохватывают 750 В, 1000 В и 1500 В постоянного тока с отключающей способностью до 250 кА постоянного тока. Он охватывает весь спектр — от стандартных зарядных устройств постоянного тока до сверхбыстрых зарядных станций на 800 В и крупномасштабных систем хранения энергии C&I. Все серии имеют сертификаты UL, TUV, CE и CCC, что упрощает получение разрешений как для внутренних, так и для экспортных проектов.

Надежный отраслевой партнер: Galaxy Fuse — более 40 лет совершенства

Компания Zhejiang Galaxy Fuse Co., Ltd., основанная в 1980 году, является профессиональным производителем предохранителей, занимающимся исследованиями и разработками, тестированием, производством и продажами. Компания признана ключевым предприятием бывшего Министерства машиностроения и ведущим отечественным производителем предохранителей.

Основные технические возможности:

●48+ патентов на полезные изобретения и изобретения в области производства предохранителей; признан Национальным высокотехнологичным предприятием в 2017 году

●Сертифицированные системы менеджмента: IATF16949, ISO9001, ISO14001 и ISO45001.

●Продукция соответствует стандартам GB13539, IEC60269, VDE0636 и другим международным стандартам.

●Экспортируется в более чем 80 стран и регионов, включая Европу, США и Африку.

Быстродействующие предохранители для систем хранения энергииявляются ключевым направлением деятельности Galaxy Fuse. Отвечая строгим требованиям приложений BESS (постоянное напряжение до 1500 В, токи короткого замыкания, достигающие сотен килоампер, а также необходимость абсолютной надежности гашения дуги в закрытых аккумуляторных средах), в устройствах хранения энергии Galaxy Fuse используются плавкие элементы из чистого серебра и дугогасительная среда из кварцевого песка высокой чистоты в сочетании с оптимизированной конструкцией горловины. Это обеспечивает реакцию на микросекундном уровне и надежное прерывание в экстремальных условиях неисправности.

Заключительные мысли

Разница в несколько десятков юаней за единицу незначительна в общей стоимости зарядной станции или системы хранения энергии. Но он защищает самый дорогой компонент всей системы — силовые полупроводники — и, в конечном итоге, надежность актива на протяжении всего срока его службы.

Пожар в Nottingham BESS служит отрезвляющим напоминанием: в случае неисправности, казалось бы, незначительный компонент может стать самым слабым звеном во всей цепи безопасности. Инфраструктура хранения и зарядки энергии фундаментально отличается от общего распределения электроэнергии. Высокое напряжение постоянного тока, большие токи короткого замыкания и отсутствие естественного перехода через нуль требуют тщательного выбора, точной координации I²t и бескомпромиссного контроля качества.

Что действительно дорого вам обходится, так это не правильно подобранный быстродействующий предохранитель, а предохранитель с задержкой срабатывания, который, как вы надеялись, никогда не сработает.

Галактический предохранительпосвятила более 40 лет разработке высококачественных предохранителей, от рецептуры материалов и проектирования конструкций до процессов гашения дуги - каждый шаг был отмечен на уровне мировых лидеров отрасли. Быстродействующие предохранители Galaxy Fuse используются в многочисленных проектах по всему миру на зарядных станциях, системах преобразования энергии BESS и фотоэлектрических инверторах, что подтверждается крупномасштабными поставками и длительной эксплуатацией в полевых условиях.

Безопасность – это не область компромиссов. Для получения технической поддержки при выборе предохранителей для инфраструктуры хранения энергии или зарядки — от координации I²t до комплексных решений по защите системы —свяжитесь с Галактический предохранительтехническая команда. Мы обеспечиваем комплексную инженерную поддержку на протяжении всего проекта.
